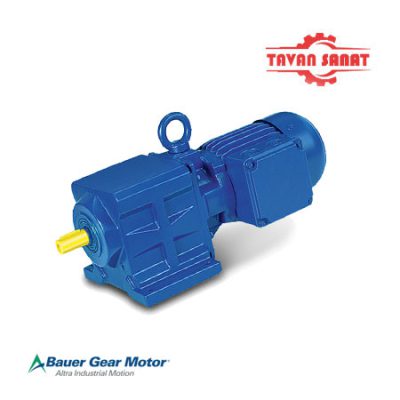

مشخصات فنی گیربکس هلیکال Bauer
گیربکس شافت مستقیم به طور کلی 3 شکل پایه دار، فلنج دار و پایه فلنج دارند. گیربکس هلیکال Bauer استاندارد است و خروجی شفت ها به شکل مستقیم است که قادر است به آسانی با سایر قسمت های خود گیربکس و همچنین قسمت های محتلف موتور در وضعیت های متفاوت با چرخش نود درجه ای اتصال بر قرار کند. همین مورد باعث یکپارچه نمودن قسمت های صنعتی شود.
این گیربکس دارای استاندارد های آمریکایی، و بین المللی همچون CE، IEC، CSA و NEMA است و دارای استاندارد برای محیط های پر خطر همانند محیط های انفجاریست.
استاندارد های گیربکس شافت مستقیم Bauer موجب شده تا از این گیربکس در محیط های مرطوب و با گرد و خاک به راحتی و بدون هیچ پوشش اضافی استفاده کرد.
مشخصات انواع گیربکس شافت مستقیم BAUER
| i | d | c | b | a | series | Model |
| 90 | 165.5 | 110.5 | 40 | 142.5 | .D04.A | گیربکس شافت مستقیم Bauer BG04 |
| 90 | 174.5 | 110.5 | 38 | 142.5 | .D04.A | گیربکس شافت مستقیم Bauer BG05 |
| 101.5 | 304.5 | 123 | 40 | 170.5 | D..05.A |
| 101.5 | 304.5 | 123 | 40 | 170.5 | D..06.A. |
| 101.5 | 304.5 | 123 | 40 | 190.5 | D..07.A. |
| 90 | 284.5 | 110.5 | 32 | 142.5 | D04.A. | گیربکس شافت مستقیم Bauer BG06 |
| 101.5 | 314.5 | 123 | 34 | 170.5 | D..05.A |
| 101.5 | 314.5 | 123 | 34 | 170.5 | D..06.A. |
| 101.5 | 314.5 | 123 | 34 | 190.5 | D..07.A |
| 116 | 387.5 | 156 | 78 | 199.5 | D..08.A. |
| 116 | 417.5 | 156 | 78 | 229.5 | D..08.B. |
| 101.5 | 416.5 | 123 | 62 | 170.5 | D..05.A. | گیربکس شافت مستقیم Bauer BG10 |
| 101.5 | 416.5 | 123 | 62 | 170.5 | D..06.A. |
| 101.5 | 436.5 | 123 | 62 | 190.5 | D..07.A. |
| 116 | 449.5 | 156 | 66 | 199.5 | D..08.A. |
| 116 | 479.5 | 156 | 66 | 229.5 | D..08.B. |
| 125.5 | 515 | 176 | 80.5 | 250.5 | D..09.A. |
| 125.5 | 515 | 176 | 80.5 | 250.5 | D..09.B. |
| 101.5 | 427 | 123 | 62 | 170.5 | D..05.A. | گیربکس شافت مستقیم Bauer BG15 |
| 101.5 | 427 | 123 | 62 | 170.5 | D..06.A. |
| 101.5 | 427 | 123 | 62 | 190.5 | D..07.A. |
| 116 | 460 | 156 | 66 | 199.5 | D..08.A. |
| 116 | 490 | 156 | 66 | 229.5 | D..08.B |
| 125.5 | 525.5 | 176 | 80.5 | 250.5 | D..09.A. |
| 125.5 | 583.5 | 176 | 80.5 | 308.5 | D..09.B. |
| 101.5 | 435 | 123 | 60 | 170.5 | D..05.A. | گیربکس شافت مستقیم Bauer BG20 |
| 101.5 | 435 | 123 | 60 | 170.5 | D..06.A. |
| 116 | 468 | 156 | 64 | 199.5 | D..08.A. |
| 116 | 498 | 156 | 64 | 229.5 | D..08.B. |
| 125.5 | 533.5 | 176 | 78.5 | 250.5 | D..09.A. |
| 125.5 | 591.5 | 176 | 78.5 | 308.5 | D..09.B. |
| 101.5 | 463.5 | 123 | 58 | 170.5 | D..05.A. | گیربکس شافت مستقیم Bauer BG30 |
| 101.5 | 463.5 | 123 | 58 | 170.5 | D..06.A |
| 101.5 | 463.5 | 123 | 58 | 190.5 | D..07.A. |
| 116 | 496.5 | 156 | 62 | 199.5 | D..08.A. |
| 116 | 526.5 | 156 | 62 | 229.5 | D..08.B. |
| 125.5 | 562 | 176 | 76.5 | 250.5 | D..09.A. |
| 125.5 | 620 | 176 | 76.5 | 308.5 | D..09.B. |
| 165 | 637 | 218 | 83 | 319 | D..11.A. |
| 165 | 705 | 218 | 83 | 387 | D..11.B. |
| 116 | 510.5 | 156 | 60 | 199.5 | D..08.A. | گیربکس شافت مستقیم Bauer BG40 |
| 116 | 540.5 | 156 | 60 | 229.5 | D..08.B. |
| 125.5 | 576 | 176 | 74.5 | 250.5 | D..09.A. |
| 125.5 | 634 | 176 | 74.5 | 308.5 | D..09.B. |
| 165 | 651 | 218 | 81 | 319 | D..11.A. |
| 165 | 719 | 218 | 81 | 387 | D..11.B. |
| 116 | 573 | 156 | 73 | 199.5 | D..08.A. | گیربکس شافت مستقیم Bauer BG50 |
| 116 | 603 | 156 | 73 | 229.5 | D..08.B. |
| 125.5 | 638.5 | 176 | 87.5 | 250.5 | D..09.A. |
| 125.5 | 696.5 | 176 | 87.5 | 308.5 | D..09.B. |
| 165 | 713.5 | 218 | 94 | 319 | D..11.A. |
| 165 | 781.5 | 218 | 94 | 387 | D..11.B. |
| 217 | 800.5 | 258 | 107 | 393 | D..13.A. |
| 243 | 876 | 310 | 121 | 454.5 | D..16.B. |
| 288 | 985.5 | 348 | 143 | 542 | D..18.B. |
| 125.5 | 701.5 | 176 | 85.5 | 250.5 | D..09.A. | گیربکس شافت مستقیم Bauer BG60 |
| 125.5 | 701.5 | 176 | 85.5 | 308.5 | D..09.B. |
| 165 | 776.5 | 218 | 92 | 319 | D..11.A. |
| 165 | 844.5 | 218 | 92 | 387 | D..11.B. |
| 217 | 863.5 | 258 | 105 | 398 | D..13.A. |
| 243 | 939 | 310 | 119 | 454.5 | D..16.B. |
| 125.5 | 737.5 | 176 | 83.5 | 250.5 | D..09.A. | گیربکس شافت مستقیم Bauer BG70 |
| 125.5 | 795.5 | 176 | 83.5 | 308.5 | D..09.B. |
| 165 | 812.5 | 218 | 90 | 319 | D..11.A |
| 165 | 880.5 | 218 | 90 | 387 | D..11.B. |
| 217 | 899.5 | 258 | 103 | 393 | D..13.A. |
| 243 | 975 | 310 | 117 | 454.5 | D..16.B. |
| 288 | 1084.5 | 348 | 139 | 542 | D..18.B. |
| 280 | 1263 | 363 | 156 | 703.5 | D..20.A. |
| 280 | 1263 | 363 | 156 | 703.5 | D..22.A. |
| 165 | 867 | 218 | 87 | 319 | D..11.A. | گیربکس شافت مستقیم Bauer BG80 |
| 165 | 935 | 218 | 87 | 387 | D..11.B. |
| 217 | 954 | 258 | 100 | 393 | D..13.A. |
| 243 | 1029.5 | 310 | 114 | 454.5 | D..16.B. |
| 288 | 1139 | 348 | 136 | 542 | D..18.B. |
| 280 | 1317.5 | 363 | 153 | 703.5 | D..20.A. |
| 280 | 1317.5 | 363 | 153 | 703.5 | D..22.A. |
| 217 | 1089 | 258 | 100 | 393 | D..13.A. | گیربکس شافت مستقیم Bauer BG90 |
| 243 | 1164.5 | 310 | 114 | 454.5 | D..16.B |
| 288 | 1274 | 348 | 136 | 542 | D..18.B. |
| 280 | 1452.5 | 363 | 153 | 703.5 | D..20.A. |
| 280 | 1452.5 | 363 | 153 | 703.5 | D..22.A. |
| 165 | 1142 | 218 | 87 | 319 | D..11.A. | گیربکس شافت مستقیم Bauer BG100 |
| 165 | 1210 | 218 | 87 | 387 | D..11.B. |
| 217 | 1229 | 258 | 100 | 393 | D..13.A. |
| 243 | 1304.5 | 310 | 114 | 454.5 | D..16.B. |
| 288 | 1414 | 348 | 136 | 542 | D..18.B. |
| 280 | 1592.5 | 363 | 153 | 703.5 | D..20.A. |
| 280 | 1592.5 | 363 | 153 | 703.5 | D..22.A. |
ویژگی های گیربکس شافت مستقیم Bauer
- گیربکس هلیکال Bauer از لحاظ قیمت بسیار اقتصادی و مقرون به صرفه است
- در برابر محیط های پر ریسک مانند محیط های مرطوب و پرگرد و غبار مقاوم است
- در عملکرد بسیار روان و آهسته و کم صدا عمل می کند
کاربرد گیربکس هلیکال Bauer
- در صنایع مختلفی همچون غذا و دارو
- آب و فاضلاب
- صنایع پتروشیمی و شیمیایی
- صنایع بتن و فلزات
