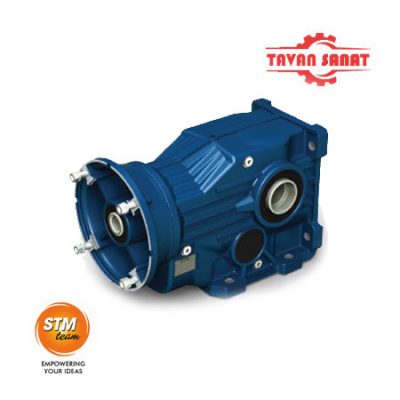

گیربکس کرانویل STM برندی ایتالیایی است که به نوع عملکرد و نرمی در حرکت بسیار معروف است.
گیربکس STM دارای دو مدل است:
گیربکس STM مدل شافت از بغل O
و گیربکس STM مدل شافت از بغل S
از لحاظ ورودی نیز مدل O دارای سه گروه است، گروه اول فلنج دار (OM)، گروه دوم شافت دار (OR) و گروه سوم کوپل همراه موتور (OC)
این شرکت از سال 1987 در ایتالیا شروع به کار کرد. با گذشت زمان و پیشرفت تکنولوژی توانست گیربکس صنعتی شافت از بغل یا همان کرانویل را طراحی و به بازار عرضه کند.
گیربکس کرانویل STM از تعدادی چرخ دنده تشکیل شده است که به شکل هلیکال است. دو چرخدنده توانایی انتقال گشتاور در زاویه عمود را دارند.
این مدل گیربکس کرانویل برای انتقال نیرو نیاز به درگیری دنده ها به شکل دو سطح مورب است که این درگیری به وسیله چرخ دنده های مخروطی مارپیچ شکل صورت می گیرد.
در گیربکس های شافت از بغل STM برخورد پروفیل های مارپیچ به شکل مخروطی بوده و به طور هم زمان انجام می شود؛ همین امر باعث نرمی و تناسب کارکرد و تولید صدای کمتری نسبت به گیربکس شافت مستقیم می شود.
این نوع از گیربکس های کرانویل از بدنه ای یکپارچه تشکیل شده است که همین موضوع باعث افزایش مقاومت و استحکام دستگاه شده است.
این نوع از گیربکس های STM در دو سایز 63 و 71 با جنس آلمینیوم و مابقی سایز ها با جنس چدن تولید می شوند. گشتاور تولیدی این مدل بین 240 تا 10500 نیوتن بر متر است.
از مدل O سایز های در محدوده 63 تا 190 تولید و به بازار عرضه میشود. این مدل از گیربکس ها از لحاظ نوع عملکرد به دو گروه تقسیم می شوند، از سایز های (63-90-71-112-132-150-170-190) دارای کاهش دور سه مرحله ای و از سایز های ( 80-100-125-140-160-180 ) دارای کاهش دور دو مرحله ای هستند.
به طور کلی بازده عملکرد این مدل از گیربکس شافت از بغل STM حدود 90 تا 95 درصد است.
| قطرسوراخOC(میلیمتر) | قطرسوراخOM(میلیمتر) | قطرسوراخOR(میلیمتر) | گشتاور(نیوتون متر) | سایز | مدل |
|---|---|---|---|---|---|
| 30 | 30 | 16 | 240 | 63 | گیربکس کرانویل STM O63 |
| 35 | 35 | 16 | 450 | 71 | گیربکس کرانویل STM O71 |
| 32 | 32 | 19 | 600 | 80 | گیربکس کرانویل STM O80 |
| 40 | 40 | 19 | 910 | 90 | گیربکس کرانویل STM O90 |
| 45 | 45 | 24 | 1200 | 100 | گیربکس کرانویل STM O100 |
| 50 | 50 | 24 | 1750 | 112 | گیربکس کرانویل STM O112 |
| 55 | 55 | 28 | 2300 | 125 | گیربکس کرانویل STM O125 |
| 60 | 60 | 32 | 3500 | 132 | گیربکس کرانویل STM O132 |
| 70 | 70 | 38 | 4500 | 140 | گیربکس کرانویل STM O140 |
| 70 | 70 | 42 | 5000 | 150 | گیربکس کرانویل STM O150 |
| 90 | 90 | 48 | 6000 | 160 | گیربکس کرانویل STM O160 |
| 90 | 90 | 50 | 7500 | 170 | گیربکس کرانویل STM O170 |
| 100 | 100 | 55 | 9000 | 180 | گیربکس کرانویل STM O180 |
| 100 | 100 | 60 | 10500 | 190 | گیربکس کرانویل STM O190 |
فروشگاه توان صنعت وارد کننده و نمایندگی محصولات STM در ایران بوده و شما عزیزان می توانید برای استعلام قیمت و دریافت مشاوره جهت خرید با کارشناسان ما در این حوزه تماس بگیرید.
فروشگاه توان صنعت با بیش از دو دهه فعالیت در زمینه واردات و فروش کالاهای صنعتی با بهره گیری از نیروی های متخصص در زمینه واردات و ترخیص کالا و بکارگیری روش های مختلف حمل و ارسال کالا در ارایه تجهیزات و اتوماسیون صنعتی پیش قدم بوده است.
