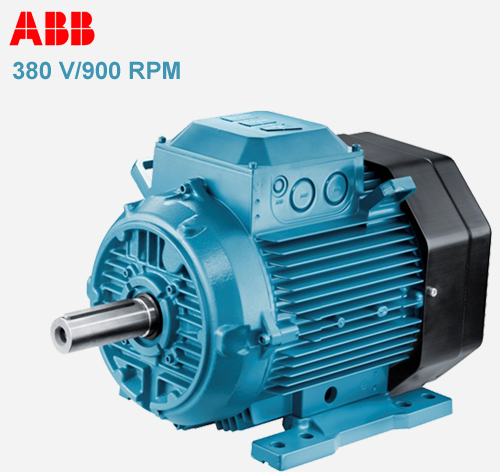

الکتروموتور ABB kw 0.55 / 900 rpm
- بهرهوری (درصد)
- تعداد دور در دقیقه
الکتروموتور ABB یکی از محصولات پرفروش بازار بوده و بدلیل کیفیت خوب قطعات همواره انتخاب برتر صنعت می باشد.
شرکت ABB از پیشتازان جهانی و مشهورترین برندهای صنعتی در زمینه تکنولوژی صنعت و اتوماسیون در کشور فنلاند است که مشتریان صنعتی را قادر می سازد با طیف گسترده ی تولیدات انتخاب خود را بهبود بخشند.
گروه صنعتی ABB در سال 1883 در کشور فنلاند فعالیت تولیدات صنعتی خود را اغاز نموده است.
اکثر محصولات این کمپانی مشهور در زمینه الکتروموتور با ولتاژ پایین ، ولتاژ متوسط و ولتاژ بالا میباشد همچنین در توان های مختلف و انواع کاربردهای صنعتی و عمومی عرضه میگردد.
شرکت ABB تولیدات خود را با بالاترین سطح کیفی و با کامل ترین و بروز ترین استانداردهای روز دنیا به کلیه ی مصرف کنندگان عرضه می نماید.
تکنولوژی الکتروموتور های فنلاند ABB مولد فعالیت های گوناگون صنعتی در تمام نقاط جهان شده است و با رعایت کاملترین استانداردها , فضایی رقابتی تر برای انخاب مشتریان ایجاد کرده است.
کمپانی ABB پشتیبانی و حمایت در بیزینس را شعار خود قرار داده است.
ما همواره تلاش داریم تا تمام مسایل را در زمینه های تجاری , زیستی و اجتماعی در کنترل قرار دهیم تا تصمیم های درست تری درمسائل بیزینسی خود اخذ نماییم.
این کمپانی در بیش از 100 کشور جهان و قریب به 90 مرکز تجاری فعال دارد تا به این روش بهترین خدمات را به مشتریان خود به منظور گسترش روابط تجاری ایجاد نماید.
از انواع الکتروموتور های تولیدی شرکت ABB میتوان به الکتروموتور دالاندر , الکتروموتور ABB دریایی , الکتروموتور اسلیپ رینگ , الکتروموتور دو سرعته , الکتروموتور آسنکرون , الکتروموتور ضدانفجار و الکتروموتور با کاربردهای معمولی اشاره کرد.
همچنین شرکت ABB الکتروموتورهای تولیدی خود را در مدل های تک فاز و سه فاز ارائه میکند که از توان 0.75 کیلووات تا توان 1000 کیلووات در پوسته های آلومینیومی و چدنی قابل عرضه می باشند.
لازم به ذکر است تولیدات این شرکت در فرکانس های 50 و 60 هرتز و با IP55 ارائه میشود.
فروشگاه توان صنعت با بیش از 15 سال تجربه در زمینه ی محصولات صنعتی و اتوماسیون صنعتی الکتروموتورهای ABB را با گارانتی و خدمات پس از فروش به مشتریان گرامی عرضه می دارد.
الکتروموتور های ABB دارای تک دور، سه فاز و فرکانس 50 و 60HZ می باشند
دارای 2، 4 و6 قطب می باشند
دامنه توان خروجی از 0.75 تا 375 می باشد
امکان متصل شدن به شکل مستقیم به منبع تغذیه
در این قسمت بر آن داشتیم تا میزان بازدهی الکتروموتور های ABB را بر اساس میزان قدرت آن بسنجیم.
جدول بازده الکتروموتورهای ABB
قدرت (کیلووات) | IE3 (عمکرد خوب) | IE2 (عملکرد خیلی خوب) | IE1 (عملکرد متوسط) | ||||||
---|---|---|---|---|---|---|---|---|---|
- | 6 پل | 4 پل | 2 پل | 6 پل | 4 پل | 2 پل | 6 پل | 4 پل | 2 پل |
0.75 | 78.9 | 82.5 | 80.7 | 75.9 | 79.6 | 77.4 | 70 | 72.1 | 72.1 |
1.1 | 81 | 84.1 | 82.7 | 78.1 | 81.4 | 79.6 | 72.9 | 75 | 75 |
1.5 | 82.5 | 85.3 | 84.2 | 79.8 | 82.8 | 81.3 | 75.2 | 77.2 | 77.2 |
2.2 | 84.3 | 86.7 | 85.9 | 81.8 | 84.3 | 83.2 | 77.7 | 79.7 | 79.7 |
3 | 85.6 | 87.7 | 87.1 | 83.3 | 85.5 | 84.6 | 79.7 | 81.5 | 81.5 |
4 | 86.8 | 88.6 | 88.1 | 84.6 | 86.6 | 85.8 | 81.4 | 83.1 | 83.1 |
5.5 | 86.8 | 89.6 | 89.2 | 86 | 87.7 | 87 | 83.1 | 84.7 | 84.7 |
7.5 | 89.1 | 90.4 | 90.1 | 87.2 | 88.7 | 88.1 | 84.7 | 86 | 86 |
11 | 90.3 | 91.4 | 91.2 | 88.7 | 89.8 | 89.4 | 86.4 | 87.6 | 87.6 |
15 | 91.2 | 92.1 | 91.9 | 89.7 | 90.6 | 90.3 | 88.7 | 88.7 | 88.7 |
18.5 | 91.7 | 92.6 | 92.4 | 90.4 | 91.2 | 90.9 | 88.6 | 89.3 | 89.3 |
22 | 92.2 | 93 | 92.7 | 90.9 | 91.6 | 91.3 | 89.2 | 89.9 | 89.9 |
30 | 92.9 | 93.6 | 93.3 | 91.7 | 92.3 | 92 | 90.2 | 90.7 | 90.7 |
37 | 93.3 | 93.9 | 93.7 | 92.2 | 92.7 | 92.5 | 90.8 | 91.2 | 91.2 |
45 | 93.7 | 94.2 | 94 | 92.7 | 93.1 | 92.9 | 91.4 | 91.7 | 91.7 |
55 | 94.1 | 94.6 | 94.3 | 93.1 | 93.5 | 93.2 | 91.9 | 92.1 | 92.1 |
75 | 94.6 | 95 | 94.7 | 93.7 | 94 | 93.8 | 92.6 | 92.7 | 92.7 |
90 | 94.9 | 95.2 | 95 | 94 | 94.2 | 94.1 | 92.9 | 93 | 93 |
110 | 95.1 | 95.4 | 95.2 | 94.5 | 94.3 | 94.3 | 93.3 | 93.3 | 93.3 |
132 | 95.4 | 95.6 | 95.4 | 94.6 | 94.7 | 94.6 | 93.5 | 93.5 | 93.5 |
160 | 95.6 | 95.8 | 95.6 | 94.8 | 94.9 | 94.8 | 93.8 | 93.8 | 93.7 |
200 | 95.8 | 96 | 95.8 | 95 | 95.1 | 95 | 94 | 94 | 94 |
250 | 95.8 | 96 | 95.8 | 95 | 95.1 | 95 | 94 | 94 | 94 |
315 | 95.8 | 96 | 95.8 | 95 | 95.1 | 95 | 94 | 94 | 94 |
355 | 95.8 | 96 | 95.8 | 95 | 95.1 | 95 | 94 | 94 | 94 |
375 | 95.8 | 96 | 95.8 | 95 | 95.1 | 95 | 94 | 94 | 94 |
شیوه پلاک خوانی در الکتروموتور های ABB به شکل خاصی انجام می گیرد که در این قسمت به شکل جدول به آن پرداخته شده است.
برای نمونه الکتروموتور ABB نوع M3JP 160MLA
مدل الکتروموتور | M3JP | |
---|---|---|
اندازه الکتروموتور | 160MLA | |
کد درج شده | 3 | قسمت 1 |
G | قسمت 2 | |
J | قسمت 3 | |
P | قسمت 4 | |
1 | قسمت 5 | |
6 | قسمت 6 | |
1 | قسمت 7 | |
4 | قسمت 8 | |
1 | قسمت 9 | |
0 | قسمت 10 | |
- | قسمت 11 | |
کدهای اختصاصی جهت فرکانس موتور یا ولتاژ و نصب | A | قسمت 12 |
D | قسمت 13 | |
H | قسمت 14 |
توضیحات جدول و قسمت ها :
قسمت اول تا چهارم : در این بخش ها پرداخاه می شود به نوع حفاظت و جنس پوسته الکتروموتور که برای مدل بالا 3GJP الکتروموتور ضد انفجار . پوششی از چدن بر روی آن می باشد.
در قسمت پنج و شش به اندازه IEC به شکل زیر پرداخته می شود.
قسمت هفتم نسبت قطب و سرعت
1: 2 قطب
2: 4 قطب
3: 6 قطب
4: 8 قطب
5: 10 قطب
6: 12 قطب
7: > 12 قطب
8: موتور دو سرعته
9: موتور چند سرعته
در قسمت 8 تا 10 به شماره سریال می پردازد
قسمت 11 : خط تیره
در قسمت 12 به نحوه و شکل نصب پرداخته می شود
A: در این حالت موتور پایه دار است و در بخش بالاییه الکتروموتور ترمینال قرار دارد
R: در اینجا هم موتور پایه دار و در قسمت راست الکتروموتور جعبه ترمینال از انتهای الکتروموتور قرار دارد
L: موتور پایه دارد و جعبه ترمینال در قسمت چپ الکتروموتور قرار دارد
B: دارای فلنج و فلنج آن بزرگ است
C: فلنجدار و فلنج کوچک است
V: فلنجدار که فلنج به شکل سفارشی انجام می شود
H: هم پایه دار و هم فلنجدار که فلنج آن بزرگ است
J: پایه و فلنج دارد اما فلنج کوچک
S: پایه و فلنج دارد و جعبه ترمینال در قسمت راست الکتروموتور قرار دارد
F: پایه و فلنج دار است، فلنج به شکل سفارشی انجام می گیرد
در قسمت 13 ولتاژ و فرکانس نشان داده می شود
قسمت 14 : شناسه تولید
نوع | دایره قدرت (کیلووات) | دور (rpm) | تعداد قطب | جریان (آمپر) | ولتاژ (ولت) |
---|---|---|---|---|---|
M3BP | 0.09-1000 | 750-3000 | 2-4-6-8-10-12 | 0.44-1726 | 400-690 |
M3AA | 0.09-90 | 750-3000 | 2-4-6-8 | 0.46-163 | 400-690 |
M2AA | 0.06-55 | 1000-3000 | 2006-02-04 00:00:00 | 0.25-101 | 400-690 |
M2BA | 0.18-355 | 1000-3000 | 2006-02-04 00:00:00 | 0.57-623 | 400-690 |
این الکتروموتور ها بر اساس میزان راندمان بسیار عملکرد خوبی دارند
بازده موتور های ABB بالا است و از لحاظ استاندارد IE2،IE3، IE4 مطابقت دارد
استاندارد حفاظتی این نوع از الکتروموتور ها برابر IP55 می باشد و با درخواست کاربران تا IP68 قابل سفارش می باشد
جعبه ترمینا متناسب با نیاز کاربران در قسمت های مختلف موتور مثل بالا ، راست و یا چپ می باشد
به علت بهره بری از تکنولوژی و قطعات با کیفیت عمر الکتروموتور عموما بالاست و قابلیت افزایش ظرفیت حرارتی تا دمای 155 را دارد
آلودگی صوتی بسیار پایینی داردو مناسب برای محیط زیست می باشد
مطابق با تمامی استاندارد های اروپا
برای ترکیب با قطعاتی مثل ترمز ها و نمایشگر های سرعت شرایط آسانی را فراهم نموده است
نوع طراحی و درجه حفاظت
اکثر الکتروموتور های ABB دارای درجه حفاظتی IP55 می باشد به این معنی که در برابر گرد و غبار و خاک و یا محیط های مرطوب مقاوم است. این نوع از الکتروموتور ها برای استفاده در محیط های گرمسیری مناسب هستند.
IP درجه حفاظتی و میزان مقاومت هر دستگاهی را نسبت به گرد و غبار، رطوبت، پاشش آب و یا آّ در عمق های متفاوت را نشان می دهد. در الکتروموتور ها بعد از حروف IP دو رقم عدد داریم که عدد اول میزان مقاومت در برابر گرد و خاک و… می باشد و عدد دوم میزان مقاومت در برابر نفوذ آب را نشان می دهد. در جدول زیر عددها و میزان مقاومت موتور را نشان داده شده است.
میزان درجه حفاظتی موتور
درجه حفاظت | IP54 | IP55 | IP56 | IP65 |
---|---|---|---|---|
میزان مقاومت | مقاوم در برابر گرد و غبار و ذرات مزاحم | مقاوم در برابر گرد و غبار و ذرات مزاحم | مقاوم در برابر گرد و غبار و ذرات مزاحم | مقاومت کامل در برابر گرد و غبار و ذرات مزاحم |
ضد پاشش آب | مقاوم در برابر پاشش آب از جهات مختلف | مقاوم در برابر پاشش آب از جهات مختلف | مقاوم در برابر پاشش آب از جهات مختلف |
داخل هر الکتروموتور تشکیل شده از تعدادی از قطعات گوناگون که در کنار هم تشکیل یک موتور ABB را داده اند.
اجزای داخلی الکتروموتور ABB
در انتها دارای در پوش
پلاک الکتروموتور
پوسته خارجی الکتروموتور
روتور ریخته گری شده
دارای فن همراه با پوشش محافظ
جعبه تقسیم
بلبرینگ های جلویی و عقبی
سیم پیچ ها و عایق ها
